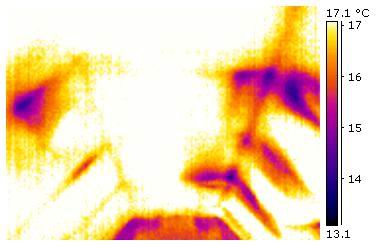

An den violetten Stellen ist die Wärmedämmung nicht passgenau zwischen den Sparren eingebaut: Ein häufiger Fehler, der zu erhöhten Wärmeverlusten führt.

Die Sparren (gelb) sind konstruktionsbedingte Wärmebrücken. Dies ist unproblematisch, da der Temperaturabfall (hier 0,5°C) gering ist.

Weiterhin ist zu sehen, dass die Giebelwand (unterer Bildteil, violett) mehr Wärme leitet als das Dach.

Die Messung fand bei 8°C Außentemperatur statt. Der Innenraum war auf etwa 17°C aufgeheizt.

Dieses Beispiel zeigt, dass Thermografie auch bei geringen Temperaturunterschieden aussagekräftige Ergebnisse hervorbringt.
