Bei der Farbpalette der Temperaturskala kann verlustfrei zwischen verschiedenen Einstellungen gewählt werden.

Dies erfolgt zur besseren Darstellung.
Inhaltlich ändert sich durch eine andere Palette nichts: Die Temperaturinformationen bleiben dieselben.




 midgrey
Während der Messung kann die Auswahl über
MENUE - Cursor
Palette - Cursor
MENUE (=yes)
ausgewählt werden.

 glowbow
Praxistipp:
Für die Messung wird eine Skala verwendet.
Ein Umstellen der Skala erfordert zeitgleich ein Umdenken beim Ablesen.

Die Optimierung der Darstellung erfolgt anschließend bei der Nachbearbeitung am Computer.

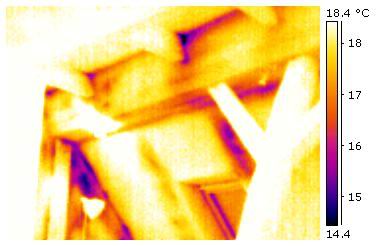

 iron

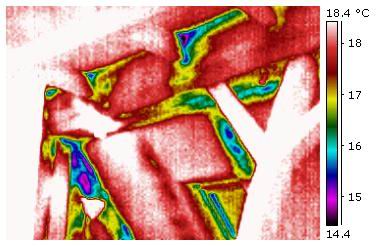

 RainHi

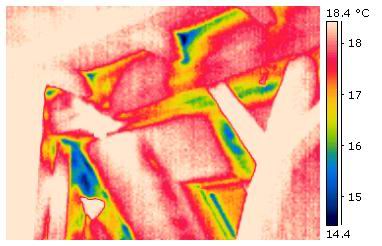

Rain900 ist die in der Bauthermografie am häufigsten verwendete Skala.

Der Zusammenhang blau=kalt und rot=warm macht diese Form der Anzeige schnell verständlich.


 Rain900

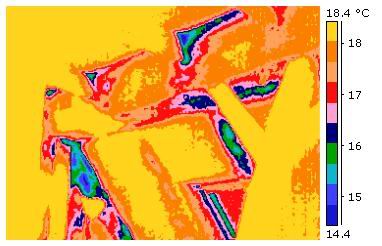

Eine Rasterung der Temperaturskala wie in nebenstehendem Beispiel ist möglich.
 medical

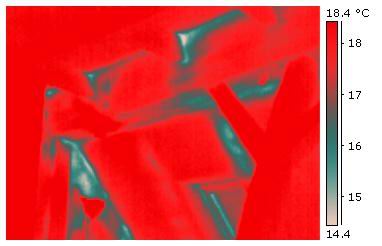

Die greyred-Skala ergibt eindrucksvolle Ergebnisse bei der Darstellung von Thermogrammen der Außenhülle. Die Wärmeleckagen werden markant in rot wiedergegeben.
 greyred

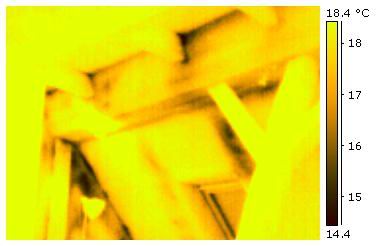

 yellow
Die grey-Skala empfiehlt sich zur Bildbearbeitung bei der späteren Ausgabe auf s/w-Geräten.

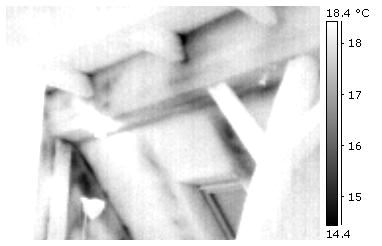

 grey
